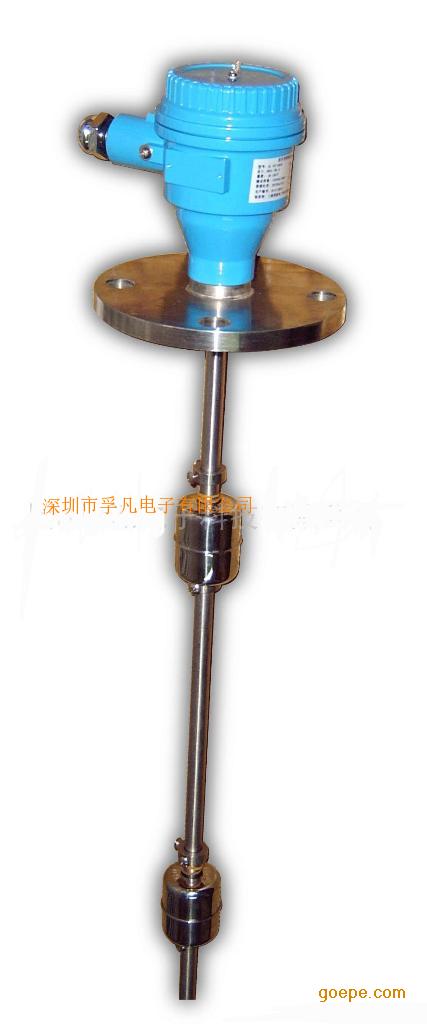

连杆浮球液位开关

连杆浮球液位开关是把中空且内部装有环形磁铁的浮球，按要求贯穿限定在密闭的非导磁的导杆上，当浮球受液体浮力作用而随液位上升或下降时，在磁力的作用下导杆内相应位置处预先装置的干簧管即输出开（通）或关（断）的信号，指示被测液体的实际位置。
PP，PVDF材质可适用于强酸硷场所；SUS304/316金属材质适用于高温高压桶槽
接线盒规格*齐全，有塑胶、铝合金、不锈钢防爆型，防护等级IP-65以上
接点容量50W/250VAC SPST或40W/250VAC SPDT
接续法兰有JIS，DIN，ANSI规格；牙口有NPT，PF，BSP等规格
可做多点控制、安装容易、节省成本
特殊规格亦可配合客户需求订

动作原理：
　 在密闭的金属或塑胶管内，设计一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮环，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作，作液位的控制或指示。下图为常闭（NC）及常开（NO）时浮球开关的相关位置。

用途：
　连杆浮球液位开关 专门用于各种中小型常压和受压储液罐的液位检测、现场指示 信号远传、液位报警，可适用于各种卫生、有毒、腐蚀性介质及爆炸性气体危险场所。有多种安装形式，适用于各种形式的容器。
特点：
    连杆浮球液位开关可作多点控制，控制开关位置可以随着使用者需要订制。
    连杆浮球液位开关使用磁簧开关不需供应电源，接点寿命可达200万次。
    连杆浮球液位开关 所有的开关出线在同一接线盒，外部施工配线成本低廉。
    连杆浮球液位开关   多个开关控制点和其它形式的液位开关比较，RF型的单价*低。
    连杆浮球液位开关  接线盒的防护等级皆在IP-65以上。
     连杆浮球液位开关 有PVDF、PP、PVC塑胶材质及SUS304、SUS316金属材质，因此不管酸碱液、溶剂或各种燃油，皆有合适产品可配合使用。
     连杆浮球液位开关的磁簧开关与导线完全和液体隔离，因此在高温、高压设备上亦可安全使用。


4 订购说明：
连杆浮球液位开关为订制品，为方便使用者正确选购，特别将各种法兰、牙口、接线盒规格、材质特性、浮球规格，组合成各种规格的标准型，使用者选购前只要先确认法兰或牙口规格，就一定可以安装，接着只需在目录图形上小方框内填写控制位置尺寸L1-L2（不需要的不用填写）总长度L，再填入动作点形式为常闭（NC）或常开（NO），*后修改图形下方料号的*后第五码为所需的浮球数即可。
连杆浮球液位开关两个浮球间*小间距及*底点的*小距离，在订购时须注意，如果间距不够将无法依规格生产制作。
